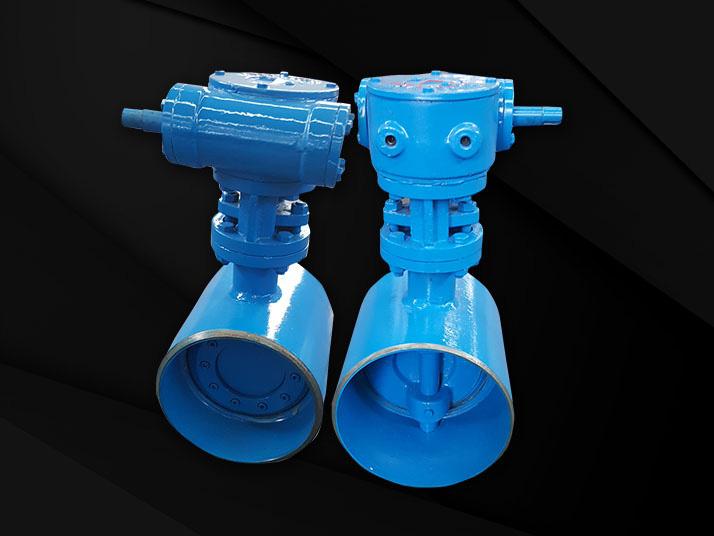

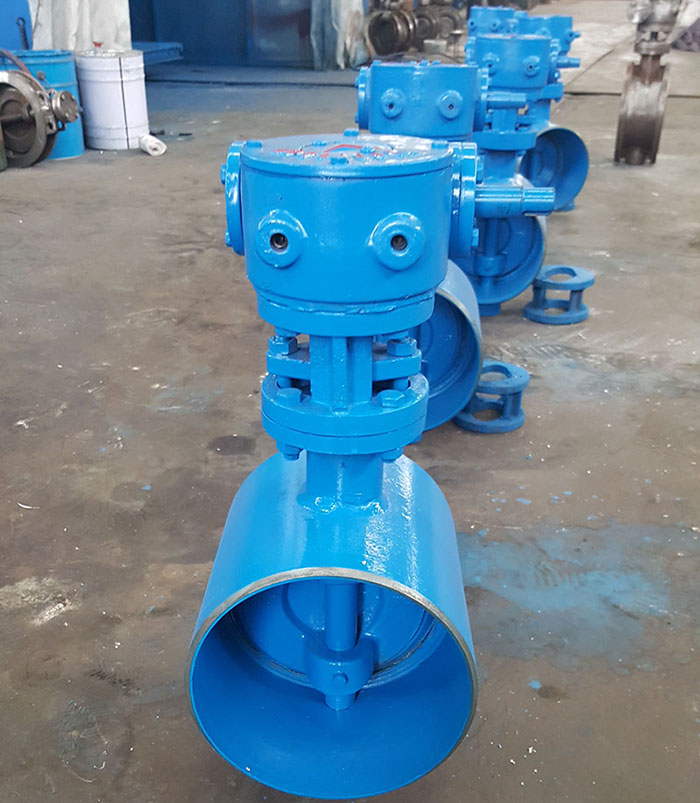

焊接式蝶閥D363H

買蝶閥就選中南閥門，專車接送到廠參觀考察

型號：D363H

通徑：

適用介質：石油、化工、冶金、水電

應用范圍：廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為1.0Mpa的管道上，用以連通、啟閉或調節介質量

13523022266: 7*24小時服務熱線

在線咨詢報價

產品介紹

特點

1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便

2、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響

用途

本蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為1.0Mpa的管道上，用以連通、啟閉或調節介質量。

結構特點

本蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。

工作原理

焊接蝶閥機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

目前 ,襯氟蝶閥,襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到*為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F(xiàn)有一種的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

用途及特點

本蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于供熱、工業、冶金等管道作通風調節介質流量之用。其主要特點為:

1、設計新穎、合理、結構**，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

折疊應用指南

焊接蝶閥維護使用及安裝說明

1、本閥門安裝前，應將管道及閥門清洗干凈，密封面處不得有劃傷痕和污物，以免產生內漏或減少產品的使用壽命。

2、安裝時須仔細核對卡箍連接型號是否一致，卡箍與該閥連接處應安裝專用密封圈，使該閥與管道連接密封可靠。

3、該閥安裝完成通入壓力介質時，轉動手柄90°檢查內外密封，如無滲漏現象，即可投入正常使用。

4、使用過程中如發現蝶閥關閉時，內部仍有滲漏現象，須更換密封圈，重新正確安裝后再投入使用。

5、該蝶閥一般用于接通及斷開介質，也可以用于調節流量，但不要將該閥安裝于要求嚴格調節介質流量大小的系統中。

技術參數

焊接蝶閥D363H主要技術參數：

公稱通經DN（mm)	DN（100～1200）mm、in4～48
公稱壓力PN（MPa)	強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、氣、熱水、油品
驅動方式	蝸輪傳動、電動、氣動、液動
壓力等級	1.0MPa、1.6MPa、2.5MPa

焊接蝶閥D363H連接尺寸：

公稱通徑DN（mm）	尺寸/mm(1.6MPa)
公稱通徑DN（mm）	L	D1	D2	D0	H	H0	A	B
80	180	90	78	157	90	350	194	186
100	190	110	96	157	100	376	194	186
125	200	135	121	205	113	410	268	252
150	210	161	146	205	130	468	268	252
200	230	222	202	235	205	586	306	300
250	250	278	254	235	235	638	306	300
300	270	330	303	296	275	734	416	400
350	290	382	351	296	309	827	416	400
400	310	432	398	296	346	924	416	400
450	330	484	450	400	392	1046	475	420
500	350	535	501	400	427	1138	475	420
600	390	636	602	400	509	1372	475	420
700	430	726	692	440	572	1590	592	565
800	470	826	792	440	638	1722	592	565
900	510	926	892	440	700	2025	592	565
1000	550	1028	992	440	765	2155	592	565
1200	630	1228	1192	500	860	2360	640	626
1400	710	1428	1392	500	986	2636	640	626
1600	790	1628	1592	500	1106	2906	640	626
